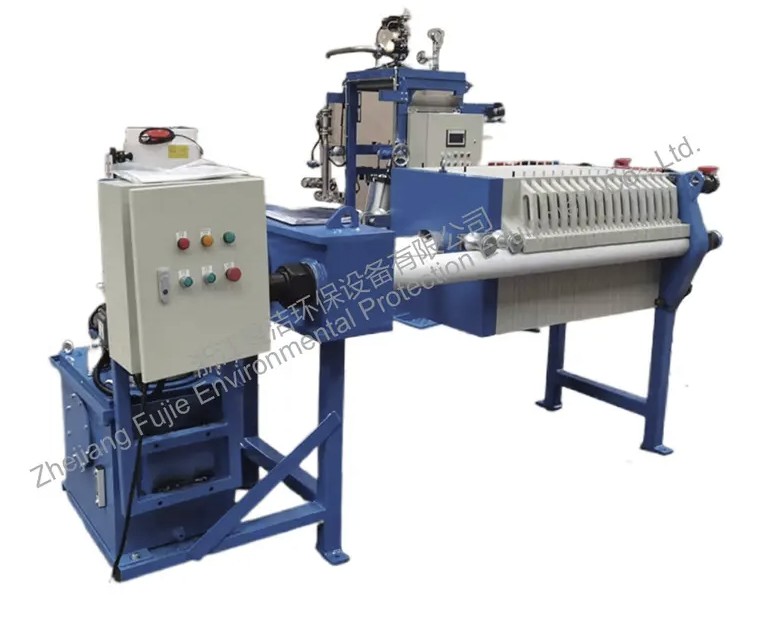

Фильтр-прессы с пластиной и рамой против. Встраиваемая камера

1. Введение

Вы когда-нибудь задумывались, почему на некоторых фильтр-прессах осадок получается более сухой, чем на других? Ответ кроется в их дизайне. Фильтр-прессы необходимы для разделения твердой и жидкой фаз в различных отраслях промышленности, от очистки сточных вод до химической обработки. Два распространенных типа — пластинчатый и каркасный и утопленная камера — работают по схожим принципам, но различаются по структуре, производительности и потребностям в обслуживании. В этом посте вы узнаете, как работает каждый тип, их ключевые преимущества и как выбрать лучший для вашего приложения.

2. Что такое пластинчатый и рамный фильтр-пресс?

Пластинчато -рамный фильтр-пресс — одна из самых ранних и простых конструкций, используемых для разделения твердой и жидкой фаз. Он состоит из чередующихся фильтрующих пластин и рам, расположенных последовательно и плотно скрепленных между собой зажимной системой. Каждая рама действует как камера, в которой находится суспензия, а пластины с обеих сторон поддерживают фильтровальную ткань , улавливающую твердые частицы. Такое чередующееся расположение обеспечивает эффективную фильтрацию даже мелких частиц или низких концентраций твердых веществ.

2.1 Определение и структура

В типичной установке пластины и рамы поочередно укладываются внутри стального каркаса. Пластины плоские и гладкие, обеспечивающие поддержку фильтровальной ткани. Рамы между ними образуют пустоты , в которых скапливается шлам и образуются фильтрационные осадки. Исходная суспензия поступает через угловые отверстия , а фильтрат выводится через противоположные угловые отверстия . Большинство устройств полагаются на ручной зажим, хотя более крупные прессы могут использовать гидравлические системы для более плотного уплотнения.

Ключевые структурные особенности

2.2 Как это работает

Вот как поэтапно разворачивается этот процесс:

1. Подача суспензии: суспензия закачивается через одно из угловых отверстий в каждую полость рамы.

2. Фильтрация: Твердые частицы начинают собираться на ткани, образуя тонкий фильтрующий слой.

3. Формирование осадка: по мере увеличения давления задерживается больше твердых частиц, образуя компактный осадок.

4. Слив фильтрата: прозрачная жидкость проходит через ткань, выходит через неиспользуемые угловые отверстия и перемещается в дренажные трубы.

5. Удаление кека: после окончания фильтрации пресс открывается, и лепешки выскабливаются вручную — обычно в бункер внизу.

Совет: Операторы часто используют шпатели или скребки для удаления остатков между циклами, сохраняя поверхность ткани чистой до следующего запуска.

2.3 Преимущества пластинчато-рамной конструкции

Пресс с пластинами и рамой остается популярным для определенных точных процессов благодаря своей гибкости и простоте.
Вот что выделяет его:

• Регулируемая толщина торта: меняйте рамки разных размеров, чтобы контролировать объем торта.

• Универсальные фильтрующие материалы: работают с фильтровальными тканями, фильтровальной бумагой или специальными мембранами.

• Простота обслуживания: быстрая замена ткани и низкая стоимость установки.

• Возможность тонкой фильтрации: отлично подходит для применений с низкой концентрацией твердых частиц или полировки, таких как фармацевтические препараты или химикаты.

Эти прессы идеальны, когда качество фильтрации имеет большее значение, чем объем или скорость.

2.4 Недостатки пластинчато-рамной конструкции

Несмотря на свою надежность, данная конструкция имеет ряд эксплуатационных ограничений:

• Риск неравномерного давления: маленькие угловые отверстия подачи могут засориться, что приведет к неравномерности потока и возможному растрескиванию пластины.

• Проблемы с утечками: Пластины без прокладок позволяют жидкости просачиваться или впитывать влагу под давлением.

• Ручное управление: требует ручного удаления осадка, очистки и замены ткани между циклами.

• Низкая эффективность: более медленная обработка делает его непригодным для крупномасштабных или автоматизированных производственных линий..

Даже несмотря на эти недостатки, пластинчатый и рамный фильтр-пресс остается ценным инструментом для точных процессов фильтрации небольшими партиями.

3. Что такое фильтр-пресс со встраиваемой камерой?

Фильтр -пресс со встраиваемой камерой представляет собой современную эволюцию традиционной пластинчато-рамной системы. Вместо использования отдельных пластин и рамок используются утопленные пластины , которые соединяются вместе, образуя камеры. Когда две пластины прижимаются друг к другу, они создают полость — или «утопленную камеру», — где твердые частицы собираются и образуют фильтрационный осадок. Такая конструкция обеспечивает более прочное уплотнение, работу при более высоком давлении и более простую автоматизацию по сравнению со старыми системами.

3.1 Определение и структура

В этой установке каждая фильтровальная пластина имеет неглубокую выемку, отформованную с обеих сторон. Когда две пластины скреплены вместе, углубления совпадают, образуя единую камеру для суспензии. Фильтровальные ткани установлены на каждой пластине, улавливая твердые частицы и пропуская жидкость. Исходная суспензия поступает через центральное впускное отверстие , которое равномерно распределяет ее по всем камерам. Отфильтрованная жидкость или фильтрат вытекает через угловые выпускные отверстия в дренажный коллектор.

Обзор упрощенной компоновки

Эта интегрированная конструкция заменяет необходимость в отдельных рамах, делая ее более компактной и эффективной для промышленных операций.

3.2 Как это работает

Процесс фильтрации происходит в несколько этапов:

1. Заполнение: суспензия закачивается в фильтр-пресс через центральный порт подачи.

2. Формирование осадка: твердые частицы накапливаются на обеих сторонах фильтровальной ткани, образуя однородный слой.

3. Фильтрация: прозрачная жидкость проходит через ткань и стекает через угловые отверстия.

4. Обезвоживание: давление увеличивается, удаляя остаточную влагу и уплотняя осадок.

5. Выгрузка торта: после заполнения тарелки открываются автоматически или вручную, и торты падают в контейнеры для сбора внизу.

В каждом цикле образуется плотный фильтрационный осадок с низким содержанием влаги, который идеально подходит для отраслей, где требуется чистый фильтрат и эффективное извлечение твердых частиц.

Совет: коническая выемка помогает выпечке легко выниматься, не прилипая к поверхности тарелки.

3.3 Особенности конструкции

Современные прессы со встраиваемой камерой созданы для долговечности и автоматизации. Обычно они изготавливаются из полипропилена , обеспечивающего химическую стойкость и легкий вес. Большинство устройств оснащены гидравлическими зажимными системами для равномерного давления на пластины. Более крупные модели могут иметь автоматическое перемещение пластин для сокращения ручного труда.

Они бывают двух конфигураций:

Такая гибкость позволяет пользователям выбирать между удобством и эффективностью уплотнения в зависимости от потребностей их применения.

3.4 Преимущества конструкции утопленной камеры

Пресс со встраиваемой камерой имеет ряд преимуществ по сравнению со старыми моделями:

• Равномерное наполнение через центральную подачу предотвращает неравномерное нарастание давления.

• Выдерживает более высокие рабочие давления , что приводит к более сухим фильтрационным осадкам.

• Снижен риск засорения и вероятность повреждения пластины.

• Улучшенная герметизация сводит к минимуму утечку и потерю продукта.

• Коническая выемка позволяет быстро вынимать осадок без соскабливания.

• Поддерживает автоматизацию , что делает его идеальным для крупномасштабных линий непрерывной фильтрации.

Эти преимущества делают его предпочтительным вариантом для отраслей, работающих со суспензиями с высоким содержанием твердых частиц или требующих минимального ручного вмешательства.

3.5 Недостатки конструкции утопленной камеры

Несмотря на эффективность, эта система не лишена проблем:

• Фиксированная толщина корки , определяемая выемкой пластины, ограничивает гибкость в изменении процесса.

• Более сложная замена ткани , особенно в моделях с прокладками, занимает больше времени.

• Более высокие первоначальные инвестиции благодаря передовым компонентам и системам автоматизации.

• Большая занимаемая площадь в некоторых установках из-за гидравлических узлов и механизмов переключения.

Несмотря на эти ограничения, прессы со встраиваемой камерой остаются отраслевым стандартом для современных высокоэффективных операций фильтрации.

4. Пластина и рама против утопленной камеры: ключевые различия

При выборе между пластинчато-рамным фильтр-прессом и фильтр-прессом с утопленной камерой полезно знать, что их отличает. Оба выполняют одну и ту же основную работу — отделение твердых веществ от жидкостей, но различаются по структуре, принципу работы и эффективности . Давайте разберем их основные различия, чтобы помочь вам решить, какая конструкция лучше всего подходит для вашего процесса.

4.1 Структурные и конструктивные различия

В пластинчато -рамочном прессе для формирования камер используются чередующиеся плиты и рамы. Напротив, в прессе со встраиваемой камерой используются пластины со встроенными полостями. Такая конструкция устраняет необходимость в отдельных рамах, делая установку более компактной и герметичной.

Быстрое сравнение:

4.2 Производительность и работа

Система подачи – одно из самых больших отличий. Пластинчатые и рамные конструкции пропускают навозную жижу через угловые отверстия, которые со временем могут засориться. В прессах со встраиваемой камерой используется центральная подача , что обеспечивает более плавный поток и более равномерное распределение давления. В результате камеры заполняются равномерно и уменьшают напряжение пластины. Утопленные камеры также выдерживают более высокое давление , что помогает удалять больше воды и производить более сухие лепешки . Пластинчатые и рамные прессы, хотя и более просты, лучше подходят для более низкого давления или щадящей фильтрации, где точность важнее скорости.

4.3 Обслуживание и удобство использования

Плитные и рамные системы легче чистить, но они требуют этого чаще. Операторы могут быстро снимать ткань или заменять фильтровальную бумагу между проходами. Однако конструкция без прокладок означает, что случайные утечки неизбежны. С другой стороны, прессы со встраиваемой камерой после запуска требуют меньше ручной работы. Тарелки с прокладками обеспечивают герметичное уплотнение, а автоматические устройства смены тарелок позволяют быстро разгружать торты. Техническое обслуживание требует больше навыков, но оно происходит реже — идеально подходит для непрерывных или крупномасштабных операций.

4.4 Пригодность приложения

Каждый тип сияет в своей среде:

• Пластинчатый и рамный фильтр-пресс: лучше всего подходит для исследовательских лабораторий , тонкой фильтрации или небольших химических процессов , где необходима гибкость.

• Фильтр-пресс с встраиваемой камерой: предпочтителен для промышленных сточных вод , , горнодобывающей , промышленности и пищевой промышленности , где высокая производительность и сухость являются ключевыми факторами.

Совет: Если для вашего процесса важна чистота фильтрата и контролируемая работа, выберите пластину и раму. Для мощных обезвоживающих или автоматизированных производственных линий используйте пресс со встраиваемой камерой.

5. Как выбрать между пластиной и рамой или утопленной камерой

Выбор правильного фильтр-пресса – это не только вопрос стоимости, но и соответствие производительности вашему процессу. Каждый навоз ведет себя по-разному, и каждая отрасль требует определенной эффективности, сухости и простоты использования. Вот как решить, какой тип лучше всего соответствует вашим потребностям.

5.1 Учитывайте характеристики корма

Первый шаг — понять, что вы фильтруете. Разные суспензии требуют разных конструкций фильтрации.

• Концентрация твердых веществ. Если в суспензии низкое содержание твердых веществ, лучше подойдет Он обеспечивает тонкую фильтрацию и предотвращает засорение узких путей подачи. Сырье с высоким содержанием твердых веществ, такое как шлам или отходы горнодобывающей промышленности, подходит пластинчатый и рамный фильтр-пресс . для прессов с утопленной камерой , которые обрабатывают толстые материалы под давлением.

• Размер частиц: для мелких и мелких частиц требуется пресс, в котором можно использовать фильтровальную бумагу или плотную ткань , как в модели с пластиной и рамой.
  Более грубые материалы легче образуют стабильные лепешки, что идеально подходит для утопленных камер.

• Вязкость суспензии: густые, вязкие суспензии выигрывают от утопленных камер с центральной подачей , которые способствуют равномерному заполнению и более быстрому потоку.

Совет: Всегда сначала проверяйте небольшую партию — это помогает спрогнозировать толщину фильтрационной корки и эффективность обезвоживания.

5.2 Учитывайте требования к процессу

Ваши производственные цели определяют, какая печатная машина работает лучше всего. Подумайте о том, сколько вы обрабатываете, как быстро и насколько сухими должны быть ваши торты.

Также учитывайте пропускную способность — если вам нужна непрерывная работа, агрегаты со встраиваемой камерой могут обрабатывать большие объемы с меньшим количеством перерывов. Для специализированной или пакетной работы модели с пластинами и рамой позволяют гибко регулировать площадь фильтрации или тип среды.

5.3 Учитывайте эксплуатационные факторы

Практические факторы часто определяют окончательный выбор в большей степени, чем сам процесс.

• Уровень автоматизации: если вам нужен автоматический сдвиг листа или гидравлический зажим, выбирайте прессы со встроенной камерой . Для ручного управления и небольших установок проще и дешевле использовать пластинчатые и рамные прессы .

• Техническое обслуживание и навыки: Плитные и рамные агрегаты легко обслуживать, но требуют более частой чистки. Встраиваемые камеры служат дольше между циклами технического обслуживания, но требуют квалифицированных операторов для замены прокладок или ткани.

• Использование энергии и пространство. Встраиваемые прессы более компактны по своей мощности, но потребляют больше энергии для работы гидравлики. Прессы с пластинами и рамой занимают больше места, но в целом потребляют меньше энергии.

5.4 Примеры применения

В разных отраслях используются разные конструкции — вот в чем преимущества каждого фильтр-пресса:

• Пластинчатый и рамный фильтр-пресс

• Лаборатории, проводящие мелкосерийные испытания или пилотные испытания.

• Фармацевтические или тонкие химические заводы, которым требуется сверхчистый фильтрат.

• Полировка с удалением следов твердых частиц из жидкостей.

• Встраиваемый камерный фильтр-пресс

• Очистные сооружения эффективно отделяют осадок.

• Горнодобывающая и металлургическая промышленность для обезвоживания хвостов и концентратов.

• Пищевая промышленность для фильтрации густых суспензий, таких как фруктовая мякоть или крахмал.

• Химическое производство , где высокое давление и сухость улучшают извлечение продукта.

Подсказка: если ваш процесс требует скорости, последовательности и автоматизации — выбирайте пресс со встраиваемой камерой. Если он ценит гибкость, ясность и точность — придерживайтесь конструкции из пластины и рамы.

6. Заключение

Пластинчатый и рамный фильтр-пресс гибок, прост и идеально подходит для тонкой фильтрации. Фильтр-пресс со встраиваемой камерой выдерживает более высокое давление, лучше уплотняет и подходит для обезвоживания в промышленных масштабах. Выбор правильной системы зависит от типа вашего раствора, целей процесса и масштаба производства. Сотрудничайте с надежным производителем, чтобы получить решение, идеально соответствующее вашим потребностям в фильтрации.

7. Часто задаваемые вопросы — Фильтр-прессы: плита и рама в сравнении с утопленной камерой

Вопрос 1. В чем основное различие между пластинчатым и рамным фильтр-прессом и фильтр-прессом со встраиваемой камерой?

В пластинчатом и рамном фильтр-прессе для формирования камер используются отдельные пластины и рамы, а в фильтр-прессе с утопленной камерой используются пластины со встроенными полостями. Утопленная конструкция выдерживает более высокое давление, обеспечивает лучшую герметизацию и поддерживает автоматизацию крупномасштабной фильтрации.

В2. Какой тип фильтр-пресса производит более сухие осадки на фильтре?

Фильтр -пресс с встраиваемой камерой обычно производит более сухие осадки , поскольку он может работать под более высоким давлением и обеспечивает равномерное наполнение. Герметичная конструкция с подачей по центру повышает эффективность обезвоживания и снижает содержание влаги в готовом кеке.

Вопрос 3. Когда мне следует выбирать пластинчатый и рамочный фильтр-пресс?

Выбирайте пластинчатый и рамный фильтр-пресс, если в вашем процессе используются мелкие частицы , с низкой концентрацией твердых частиц или фильтрация мелких партий . Он идеально подходит для лабораторий, фармацевтической и химической полировки, где точность и четкость важнее скорости.

Вопрос 4. Какой фильтр-пресс лучше для промышленных или автоматизированных операций?

Фильтр -пресс со встраиваемой камерой лучше всего подходит для применения в промышленных масштабах, таких как очистка сточных вод, горнодобывающая промышленность и пищевая промышленность. Он поддерживает гидравлический или автоматический режим работы , требует меньше ручного управления и обеспечивает постоянную фильтрацию больших объемов.

Вопрос 5. Как я могу убедиться, что выбрал правильный фильтр-пресс для своего процесса?

Оцените характеристики суспензии (содержание твердых частиц, вязкость, размер частиц) и цели процесса (производительность, сухость, автоматизация). Затем обратитесь к надежному производителю, такому как Zhejiang Fujie, для разработки системы фильтр-пресса, адаптированной к вашим материалам, пространству и требованиям к производительности.
