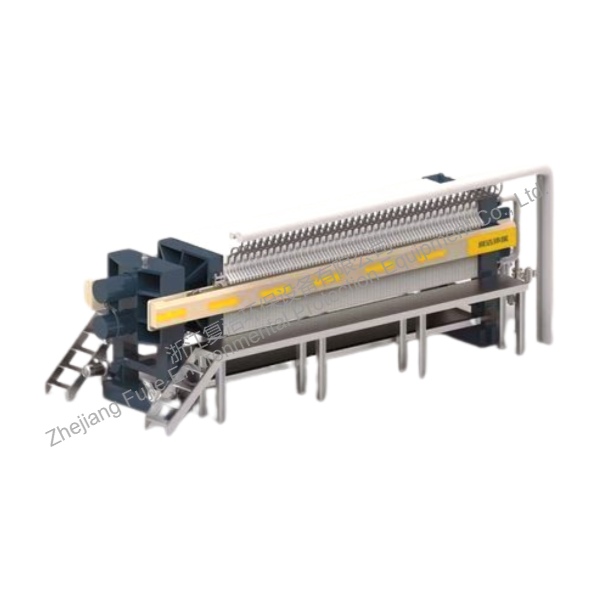

Полное руководство по промышленному фильтр-прессу для отделения твердых жидкостей

Растущие затраты на утилизацию осадка и строгие правила соблюдения экологических норм создают сегодня серьезные проблемы для руководителей предприятий. Современные промышленные предприятия должны утилизировать ценные фильтраты, сводя к минимуму объемы твердых отходов. Многие предприятия по-прежнему используют устаревшие процессы. Эти старые системы потребляют огромную энергию и производят влажные, тяжелые отходы. Вам нужен лучший способ эффективного отделения твердых веществ от жидкостей.

Промышленный фильтр-пресс остается наиболее эффективной доступной технологией механического обезвоживания. Он основан на физическом давлении, а не на тепловой энергии. Эта механическая сила обеспечивает максимальную сухость кека, сохраняя при этом эксплуатационные требования на чрезвычайно низком уровне. Вы получаете сухие, управляемые отходы и прозрачную жидкость многоразового использования.

В этом руководстве раскрываются инженерные принципы механического разделения. Мы изучим ключевые операционные компромиссы и важнейшие механизмы закупок. Вы узнаете, как оценивать, определять и внедрять высокодоходную систему. Правильное планирование гарантирует, что вы развернете оборудование, идеально подходящее для ваших конкретных производственных целей.

Ключевые выводы

• Превосходная рентабельность инвестиций за счет сухости: фильтр-прессы обеспечивают содержание твердого остатка от 35% до 80%+, что значительно снижает затраты на последующую транспортировку и термическую сушку.

• Энергоэффективность: Эксплуатационные затраты оцениваются в долю (часто 1/6) от стоимости систем непрерывного роторного или термического обезвоживания.

• Специфика применения: Успех во многом зависит от баланса эксплуатационных компромиссов — в частности, времени цикла и целевой сухости кека — и соответствия фильтрующего материала характеристикам суспензии.

• Снижение рисков. Правильный подбор оборудования требует стендовых испытаний; оценка производительности без анализа динамики конкретной жидкости (сопротивление среды и кека) приводит к выходу оборудования из строя или узким местам в процессе обработки.

Инженерная механика: как промышленный фильтр-пресс повышает эффективность

Основная гидродинамика

Механическое обезвоживание основано на фундаментальной гидродинамике. Закон Дарси определяет общее сопротивление фильтрации во время разделения. Скорость жидкости падает по мере увеличения сопротивления фильтрующего материала и накопленного сопротивления осадка. Пресса использует мощную механическую силу, чтобы противостоять этому сопротивлению. Он пропускает жидкость через пористый барьер. Твердые частицы остаются внутри. По мере накопления этих твердых частиц они образуют лепешку. Этот пирог действует как вторичный фильтр. Со временем он улавливает еще более мелкие частицы. Вы должны поддерживать достаточное давление, чтобы жидкость текла эффективно.

Архитектура основных компонентов

Надежная система зависит от прочной физической структуры. Пять различных компонентов справляются с огромным стрессом повседневной работы.

• Скелетный каркас: инженеры создают сверхпрочные стальные каркасы. Эти рамы выдерживают продолжительные зажимные усилия высокого давления. Они предотвращают прогиб конструкции во время пиковых скачков давления.

• Гидравлическая система: Мощные цилиндры обеспечивают огромную силу, необходимую для скрепления пластин. Небольшая утечка гидравлической жидкости может поставить под угрозу всю партию.

• Коллекторы и системы потоков: Прецизионные трубопроводные сети предназначены для приема суспензии. Они направляют сброс фильтрата в чистом виде. Они также направляют воду и воздух для необходимых циклов стирки.

• Фильтровальные пластины: Они образуют внутренние камеры. Они держат грязь и поддерживают СМИ.

• Фильтровальная ткань: это начальный физический барьер. Он перехватывает твердые частицы, пропуская жидкости.

Усовершенствованный 8-шаговый пакетный цикл

Современные агрегаты выполняют точный рабочий цикл. Стандартные системы проходят несколько важных этапов для достижения высокой чистоты.

1. Гидравлическое уплотнение: система плотно закрывает пластины, образуя безопасные внутренние камеры.

2. Подача под высоким давлением: Насосы проталкивают сырую суспензию в камеры на высоких скоростях.

3. Первоначальная фильтрация: жидкость выходит через ткань. Твердые вещества накапливаются, образуя основной слой осадка.

4. Промывка торта: Чистая вода промывает торт. На этом этапе удаляются остаточные химические примеси.

5. Вторичное сжатие мембраны: гибкие диафрагмы надуваются внутри камер. Они физически раздавливают жмых, чтобы извлечь больше влаги.

6. Продувка сжатым воздухом: высокоскоростной воздух продувает матрицу кека. Вытесняет скрытые карманы влаги.

7. Промывка и продувка стержня: система очищает питающие каналы. Это предотвращает блокирование липким материалом следующего цикла.

8. Автоматическая выгрузка кека: Гидравлика освобождает пластины. Сухой жмых падает в контейнер для сбора внизу.

[Подсказка по мультимедийному объекту: вставьте сюда 3D-анимацию или разбивку в формате GIF, иллюстрирующую внутреннее течение жидкой массы и образование корки.]

Разбор технологий: фильтр-прессы против альтернативных методов разделения

Оценка оборудования для разделения твердых частиц и жидкостей требует четкого понимания результатов эксплуатации. Предприятия часто выбирают между центрифугами, ленточными и пластинчатыми прессами. Каждая технология обслуживает определенные масштабы производства и типы материалов. Сравнение их бок о бок выявляет явные пробелы в производительности.

Центрифуги

Центрифуги вращают материалы на высоких скоростях для разделения отдельных фаз. Они хорошо справляются с непрерывными потоками. Их небольшая площадь позволяет экономить пространство. Однако они потребляют огромное количество электроэнергии. Быстрый ротационный износ приводит к частому и дорогостоящему техническому обслуживанию. Более того, центрифуги редко производят по-настоящему сухие твердые вещества. Обычно они обеспечивают степень сухости кека от 15% до 35%.

Ленточные фильтр-прессы

Ленточные прессы сжимают осадок между движущимися натянутыми ремнями. Они обеспечивают непрерывную производительность и требуют меньшего первоначального капитала. К сожалению, они дают самый влажный осадок, содержание сухих веществ часто колеблется от 15% до 30%. Ленточные системы в значительной степени полагаются на дорогие химические флокулянты для связывания частиц. Конструкции лент под открытым небом также создают серьезные проблемы с контролем запахов в закрытых помещениях.

Промышленные фильтр-прессы

Системы пластин и рам работают периодически, как периодические процессы. Это требует планирования буферного резервуара. Их площадь может быть большой для вывода больших объемов. Несмотря на эти ограничения, они обеспечивают непревзойденную производительность. Они достигают самой высокой концентрации твердых веществ в кеке, часто превышающей 80%. Они могут похвастаться самыми низкими эксплуатационными требованиями к энергии. Предприятия легко масштабируют эти машины, добавляя дополнительные пластины.

Таблица сравнения оборудования

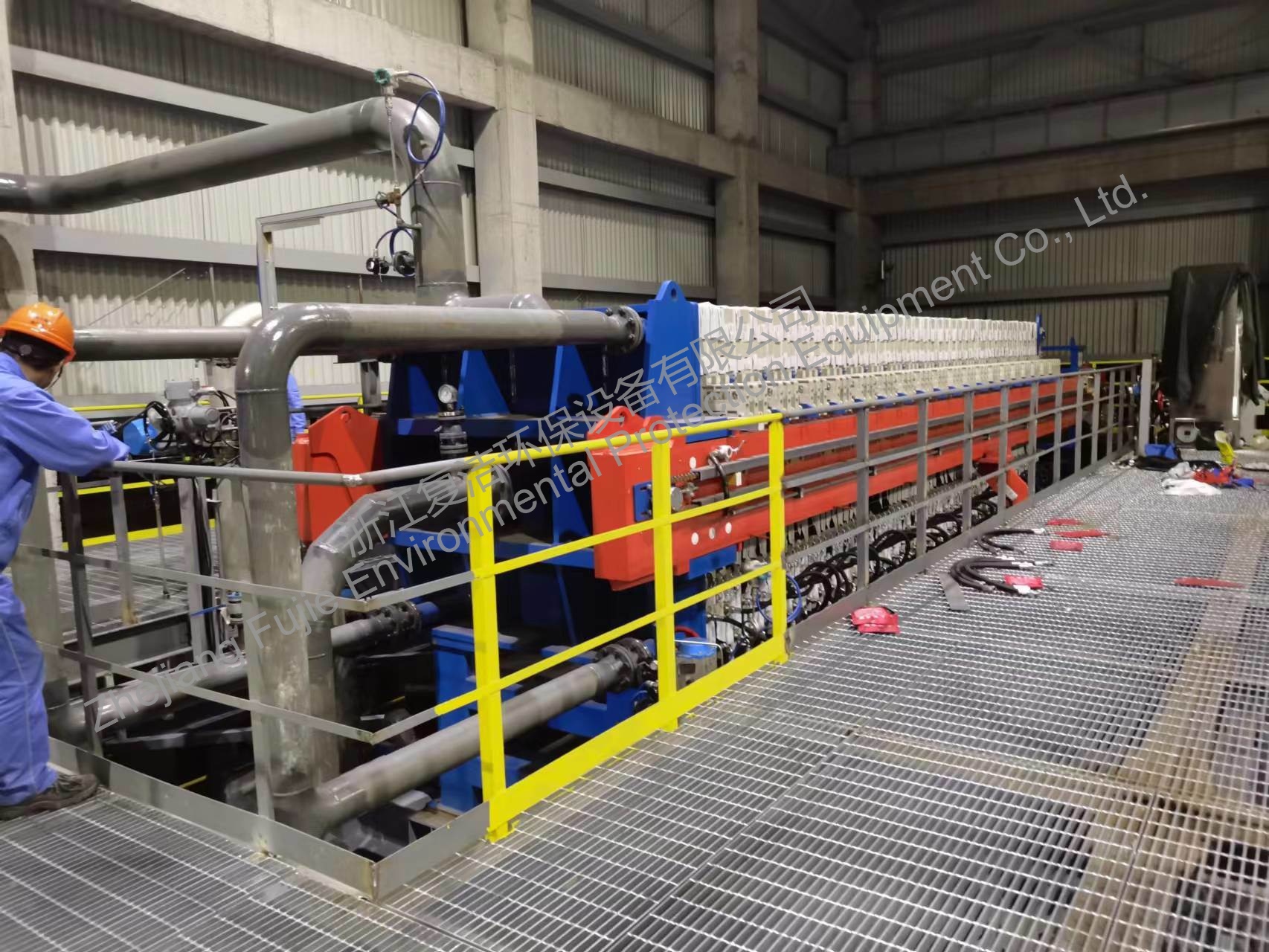

Платформы конфигурации: выбор подходящего оборудования

Камерные (утопленные пластины) и мембранные фильтр-прессы

Выбор правильного типа тарелки определяет конечное содержание влаги. Конструкция тарелки должна соответствовать вашему конкретному поведению навозной жижи.

Камерные пластины: это стандартная конструкция для жестких, несжимаемых шламов, таких как хвосты горнодобывающей промышленности. Пластины камеры эффективно работают при давлении подачи от 6 до 16 бар. Они предлагают простой процесс обезвоживания. Насосы берут на себя всю тяжелую работу. Как только камера заполнится, цикл закончится. Они долговечны, просты и экономичны.

Мембранные пластины: Мембранные конструкции имеют гибкую внутреннюю диафрагму. После завершения начальной фазы фильтрации насоса операторы надувают эту диафрагму сжатым воздухом или водой под высоким давлением. Надутая мембрана физически сжимает осадок на фильтре. Эти пластины выдерживают экстремальное давление сжатия до 30 бар. Они идеально подходят для сильно сжимаемых желеобразных материалов, таких как вторичный биологический ил. Вы значительно снижаете конечную влажность, используя фазу отжима.

Выбор фильтрующего материала (ткани)

Фильтровальная ткань является наиболее важным параметром процесса. Ткани бывают тканые и нетканые. Их рейтинги проницаемости сильно различаются. Прежде чем сделать выбор, необходимо проверить химическую совместимость. Сильнокислотные или щелочные растворы быстро разрушают несовместимые ткани. Выбор неправильного переплетения приводит к преждевременному «слепости». Помутнение происходит, когда мелкие частицы навсегда забивают поры ткани. Правильно подобранная ткань обеспечивает кристально чистый фильтрат и быстрое отделение осадка.

Санитарные и нишевые модификации

Многие современные приложения требуют специализированных модификаций. Пищевая и фармацевтическая промышленность требует, чтобы конструкции были полностью изготовлены из нержавеющей стали и соответствовали строгим санитарным нормам. Инженеры также разрабатывают специализированные установки для развивающихся нишевых рынков. Для извлечения литиевого рассола и восстановления аккумуляторной сажи требуются взрывобезопасные компоненты и исключительная химическая стойкость. Мы видим, как индивидуальные конфигурации расширяются до обезвоживания микроводорослей и специализированной металлургической переработки.

Нахождение операционных компромиссов (доходность и качество)

Дилемма пакетной обработки

Вы не можете максимизировать все показатели одновременно. Корректировка параметров требует компромисса между конкурирующими бизнес-целями. Пакетная обработка заставляет операторов выбирать между скоростью, сухостью и прозрачностью. Понимание этих компромиссов предотвращает ежедневные производственные разочарования.

Оптимизация для максимальной пропускной способности (емкости)

Некоторые учреждения отдают приоритет объему превыше всего. Им необходимо перерабатывать максимальное количество галлонов за смену. Для этого операторы сокращают время цикла. Они останавливают процесс до того, как скорость потока упадет до нуля. Эта стратегия значительно увеличивает ежедневную производительность. Однако необходимо допускать несколько более высокое содержание влаги в выгружаемом кеке. Этот подход подходит для предприятий, где имеются достаточные мощности для последующей сушки.

Оптимизация для достижения максимальной сухости торта

Снижение утилизируемого веса часто является основной финансовой целью. Свалки взимают плату за тонны. Вес воды стоит денег. Чтобы максимизировать сухость, операторы продлевают фазу поддержания давления. Они широко используют вторичное сжатие мембраны. Они нагнетают сжатый воздух для выдувания остатков воды. Эта стратегия значительно увеличивает время цикла. Вы обрабатываете меньше партий в день, но эффективно минимизируете расходы на транспортировку на свалку.

Оптимизация прозрачности фильтрата

В некоторых отраслях жидкость ценится выше твердого вещества. Химическое производство и извлечение драгоценных металлов требуют идеально прозрачного фильтрата. Операторы используют более плотные ткани фильтровальной ткани. Они часто применяют методы предварительного покрытия с использованием диатомовой земли. Более плотные поры приводят к более медленной начальной скорости потока. Цикл занимает больше времени. Однако эта стратегия обеспечивает чистоту жидкости 90–95%+, что позволяет немедленно повторно использовать жидкость.

Схема стратегии оптимизации процесса

Риски реализации: избежание ошибок в выборе размеров и безопасности

Сотрудничество с заводом по производству промышленных систем фильтрации

Выбор поставщиков оборудования требует тщательного согласования поставщиков. Всегда сотрудничайте напрямую с авторитетным заводом по производству промышленных систем фильтрации . Вы должны обеспечить соблюдение мандата на стендовые испытания. Никогда не покупайте машину, основываясь исключительно на математических оценках объема. Требуют пилотных испытаний в лабораторном масштабе. Пилотные испытания подтверждают специфическую сжимаемость материала. Он устанавливает точное время цикла. Предварительный анализ динамики жидкости предотвращает массовые траты капитала.

Распространенные ошибки при выборе размера

Инженеры часто неправильно рассчитывают суточную мощность. Они сосредоточены исключительно на скорости потока насоса. Они не учитывают мертвое время. Мертвое время включает в себя открытие тарелки, выгрузку кека и ручную стирку ткани. Машине может потребоваться 20 минут, чтобы просто бросить торт и перезагрузиться. Если вы проигнорируете эти интервалы при расчете пропускной способности, вы установите сильно заниженное оборудование. Небольшие по размеру машины создают узкие места в производстве.

Мертвые зоны безопасности и обслуживания

Тяжелая техника представляет собой серьезную опасность на рабочем месте. Руководители должны активно устранять распространенные «слепые зоны» технического обслуживания.

• Протоколы сброса давления: Операторы должны постепенно снижать давление перед открытием пластин. Отсутствие сброса давления приводит к катастрофическим выбросам шлама. Распыление под высоким давлением подвергает опасности рабочих и наносит ущерб окружающей инфраструктуре.

• Соответствие EHS: рабочие иногда обходят протоколы блокировки/маркировки (LOTO) во время быстрой регулировки ткани. Это нарушает строгие правила EHS. Внезапное срабатывание гидравлики во время технического обслуживания может привести к серьезным травмам.

• Гидравлический мониторинг: игнорирование незначительных утечек гидравлической жидкости приводит к системному отказу. Низкий уровень жидкости снижает усилие зажима, что приводит к утечке суспензии из камер при пиковом давлении.

Заключение

Переход на промышленный фильтр-пресс требует фундаментального изменения мышления. Вы должны перестать рассматривать фильтрацию как общий шаг. К этому нужно относиться как к точному механическому процессу. Первоначально первоначальные капитальные затраты могут показаться значительными. Однако эти затраты быстро окупаются. Вы полностью исключаете необходимость дорогостоящей термической сушки. Вы также значительно уменьшите свой тяжелый утилизируемый вес.

Для успешного продвижения вперед выполните следующие действия:

• Начните свой проект с комплексного лабораторного анализа суспензии.

• Сотрудничайте с признанным производителем для проведения пилотных испытаний на месте.

• Установите реалистичное базовое время цикла, включая механическое время простоя.

• Сопоставьте точные операционные компромиссы с вашими конкретными производственными и финансовыми целями.

Часто задаваемые вопросы

Вопрос: Какова идеальная концентрация твердых веществ для машины для обезвоживания осадка очистки сточных вод ??

Ответ: Фильтр-прессы очень эффективны для суспензий с начальной концентрацией твердых веществ от 1% до 10%. Предприятия часто предварительно сгущают эту суспензию с помощью осветлителей. Для оптимальной скорости цикла предпочтительна более высокая начальная концентрация твердого вещества. Тем не менее, машина плавно работает в различных диапазонах в зависимости от правильного размера подающего насоса.

Вопрос: Как часто необходимо заменять ткани фильтр-пресса?

Ответ: Срок службы ткани во многом зависит от абразивности вашего раствора. Это также зависит от частоты циклов мойки под высоким давлением. При непрерывном интенсивном промышленном использовании качественные фильтровальные ткани обычно служат от 3 до 6 месяцев, прежде чем начнут проявляться фатальные износы.

Вопрос: Может ли промышленный фильтр-пресс работать автоматически?

А: Да. В то время как старые или меньшие агрегаты остаются ручными, современные системы оснащены полной автоматизацией. Они включают в себя полностью автоматизированное перемещение форм, роботизированную промывку ткани под высоким давлением и автоматические механизмы разгрузки кека. Это сводит к минимуму вмешательство оператора и ограничивает его выполнение простыми контролирующими функциями.

Вопрос: В чем разница между давлением подачи и давлением сжатия?

A: Давление подачи создается шламовым насосом, нагнетающим материал в камеры. Обычно оно составляет от 7 до 15 Бар. Давление сжатия наблюдается только в мембранных прессах. Отдельная среда, например воздух или вода, надувает мембрану и механически сжимает образовавшуюся лепешку. Давление сжатия зачастую достигает до 30 Бар.
