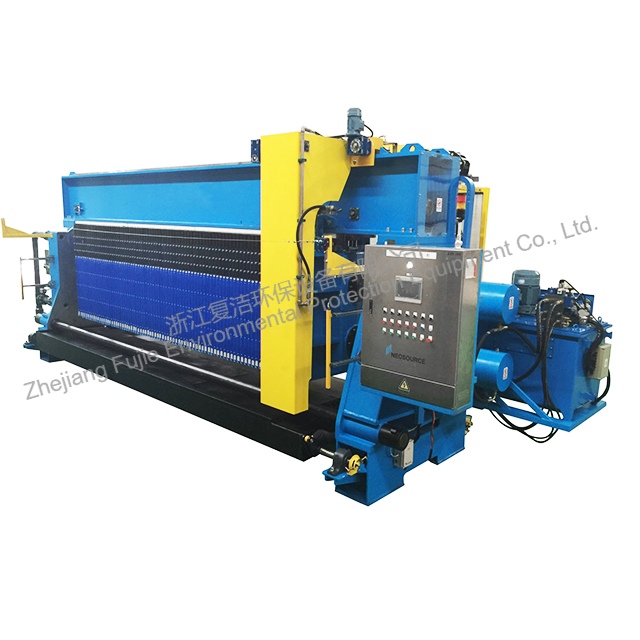

Верхние и боковые фильтр-прессы: в чем разница?

При разделении жидкости и твердых частиц в больших объемах конструктивный каркас фильтрационного оборудования определяет долгосрочную надежность, частоту технического обслуживания и безопасность оператора. Выбор неправильной конструкции рамы для конкретных характеристик навозной жижи — особенно сильнокоррозионных, токсичных или исключительно тяжелых материалов — приводит к преждевременному износу рельсов, частому смещению пластин и увеличению времени простоя в эксплуатации. Независимо от типа корпуса, промышленные предприятия полагаются на напорную фильтрацию для удаления примесей, извлечения прозрачного фильтрата и получения очень сухой фильтрационной корки. Этот процесс часто обеспечивает значительно более высокое содержание твердых веществ, чем альтернативные методы обезвоживания, такие как ленточные прессы. Оценка механических особенностей стандартных конструкций боковых панелей по сравнению с подвесной архитектурой верхнего фильтр-пресса является основным требованием на этапе принятия решения. В этом руководстве рассматриваются структурные различия, операционные компромиссы и критерии успеха для конкретных приложений, что дает информацию о закупках капитального оборудования.

• Конструктивная нагрузка: Боковая балка отжимает опорные пластины от боковых направляющих, что делает их подверженными износу от тяжелых кеков, тогда как верхние конструкции подвешивают пластины к верхней балке, изолируя несущий механизм от зоны фильтрации.

• Коррозионная стойкость: верхние конструкции по своей сути защищают механизмы переключения и направляющие от коррозионного выброса осадка и разбрызгивания фильтрата, продлевая срок службы оборудования в суровых химических условиях.

• Совместимость с автоматизацией: Фильтр-пресс с подвесной подвеской обычно превосходно обеспечивает высокоскоростное, полностью автоматическое перемещение пластин, сокращая время цикла в условиях непрерывной работы.

• Соотношение стоимости и стоимости. В то время как печатные машины с боковой панелью обеспечивают меньшие первоначальные капитальные затраты и меньшую занимаемую площадь по вертикали, печатные машины с верхним расположением обеспечивают меньшие эксплуатационные расходы в тяжелых условиях эксплуатации за счет меньшего обслуживания и эффективности автоматизации.

Понимание типов фильтр-прессов: архитектура и механика рамы

Базовый уровень: механика фильтрации под давлением

Фильтрация под давлением работает по простому механическому принципу: использование гидравлического давления для пропускания суспензии через фильтровальную ткань, отделяя прозрачные жидкости от твердых примесей. Пульпа перекачивается в закрытые камеры, образованные утопленными пластинами. Поскольку подающий насос продолжает подавать материал в камеры, твердые частицы скапливаются на фильтровальной ткани, а жидкость проходит через ткань и выходит через дренажные отверстия. Операторы завода полагаются на определенную последовательность событий для достижения оптимальной сухости кека.

1. Гидравлический силовой агрегат (HPU) активируется, выдвигая главный цилиндр и сжимая пакет пластин.

2. Зажимная система достигает максимального давления на цилиндре, часто превышающего 4000 фунтов на квадратный дюйм, чтобы зафиксировать пластины и уплотнить уплотнительные кольца.

3. Насос подачи шлама активируется, проталкивая материал в закрытый пакет пластин при давлении, обычно варьирующемся от 100 до 225 фунтов на квадратный дюйм.

4. Твердые частицы накапливаются на фильтровальной ткани, образуя первоначальный слой осадка, который затем действует как основная фильтрующая среда.

5. Фильтрат проходит через ткань и выходит через внутренние дренажные отверстия в коллектор.

6. Подающий насос достигает максимального предела давления, что указывает на то, что камеры заполнены и формирование осадка завершено.

Закрывающая система напрямую взаимодействует с каркасом конструкции, обеспечивая целостность системы. Стальной каркас машины состоит из неподвижной головки, опоры гидроцилиндра и соединяющих их натяжных элементов. Конструкция этих натяжных элементов создает фундаментальное отличие между различными типами фильтр-прессов, доступными сегодня на рынке. Рама должна поглощать огромные противодействующие силы, не отклоняясь. Если рама прогибается под нагрузкой, пластины разделяются, в результате чего жижа под высоким давлением разбрызгивается по бокам.

Фильтр-пресс с боковой панелью: механика и стандартное применение

Традиционная архитектура боковой панели является наиболее распространенной конфигурацией, встречающейся в промышленном обезвоживании. В этой конструкции фильтрующие пластины опираются непосредственно на две параллельные боковые балки, которые соединяют стационарную головку с гидравлической хвостовой частью. Каждая пластина имеет по бокам выступающие ручки, которые располагаются поверх износных полос, прикрепленных к боковым направляющим. Эти износостойкие накладки обычно изготавливаются из полиэтилена сверхвысокомолекулярного материала или нержавеющей стали для уменьшения трения.

Путь нагрузки в конфигурации боковой панели прямой и боковой. Весь вес пластин, накопленная влажная фильтровальная корка и внутренний объем суспензии передаются прямо вниз на боковые направляющие. Когда пресс открывается и закрывается, механизм перемещения тянет тяжелые листы по этим рельсам. Это постоянное скольжение создает значительное трение, требующее регулярной смазки и периодической замены изнашиваемых накладок, чтобы предотвратить заедание пластин или соскакивание с гусеницы.

Дизайн боковой панели доминирует в стандартных случаях использования, когда вес торта остается умеренным. Муниципальные очистные сооружения в значительной степени полагаются на прессы с боковой планкой для переработки биологического осадка, удельный вес которого обычно близок к 1,0. Стандартные операции горнодобывающей промышленности, перерабатывающие более легкие хвосты, а также применение неагрессивных промышленных шламов выигрывают от простоты этой конструкции. Поскольку боковые направляющие выполняют функцию натяжных элементов, удерживающих пресс в закрытом положении, проектирование является простым и высокоэффективным для стандартных материалов.

Верхний фильтр-пресс: механика и применение в тяжелых условиях

Фильтр -пресс с подвесной подвеской фундаментально меняет траекторию нагрузки на конструкцию. Вместо того, чтобы опираться на боковые направляющие, фильтрующие пластины подвешиваются на прочной двухбалочной или одинарной двутавровой конструкции, расположенной полностью над фильтрующим блоком. Натяжные элементы, удерживающие пресс в закрытом состоянии во время гидравлического зажима, полностью отделены от механизма поддержки пластины и часто имеют форму прочных тяг, расположенных за пределами зоны разбрызгивания.

В этой подвесной архитектуре используется двухточечная подвесная система, прикрепленная к верхней части каждой пластины. Вес пластин и тяжелого фильтрационного кека подвешивается к верхней балке. Поскольку пластины висят свободно, сила тяжести притягивает их в идеально вертикальное положение. Когда перемещающаяся каретка перемещает пластины, они катятся по направляющей верхней балки на подшипниках, выдерживающих большие нагрузки, а не скользят по боковому рельсу, подверженному сильному трению. Такое перекатывание требует значительно меньшего усилия и устраняет царапины металла о металл, присущие конструкциям боковых поперечин.

Основные варианты использования подвесных конструкций связаны с экстремальными эксплуатационными условиями. Их используют на высококоррозионных химических перерабатывающих предприятиях, поскольку агрессивные фильтраты не могут капать на несущие балки. Для тяжелой металлургической обработки требуются верхние рамы, поскольку из-за большого веса фильтрационного кека высокой плотности стандартные боковые поручни могут прогнуться или выйти из строя. Пищевые и фармацевтические заводы предпочитают подвесные конструкции, поскольку отсутствие боковых поручней обеспечивает беспрепятственную очистку и предотвращает скопление бактерий в скрытых щелях.

Основные технические различия: дизайн верхней и боковой панели

Распределение нагрузки и выравнивание пластин

Тяжелые фильтрационные корки вызывают сильное трение и износ боковых направляющих. При переработке минеральных концентратов или промышленных шламов высокой плотности совокупный вес пластин и удерживаемых твердых частиц оказывает огромное давление на боковые балки. Со временем этот вес приводит к неравномерному разрушению изнашиваемых полос. Когда износные накладки выходят из строя, пластины начинают тянуться, что приводит к перекосу пластин во время циклов открытия и закрытия. Перекошенная пластина не позволяет гидравлической системе обеспечить надлежащее уплотнение, что приводит к утечкам, повреждению фильтрующих тканей и трещинам пластин.

Гравитация обеспечивает явное преимущество выравнивания в подвесных конструкциях. Поскольку пластины свисают с верхней балки, они естественным образом выравниваются по вертикали. Верхняя балка поглощает огромный статический вес навозной жижи, не подвергая механизм переключения боковому трению. Подшипники качения на подвесных кронштейнах позволяют плавно перемещать даже самые тяжелые плиты по направляющей. Такое устранение трения скольжения значительно снижает износ рукояток пластин и гарантирует, что пакет пластин остается идеально параллельным во время фазы зажима под высоким давлением.

Механизмы переключения и время цикла

Операции на фильтр-прессах варьируются от полностью ручных до полностью автоматизированных систем. Ручное переключение требует, чтобы операторы физически раздвигали каждую пластину после цикла фильтрации, чтобы освободить осадок. Полуавтоматические системы используют базовый механический цепной привод для вытягивания пластин одну за другой. Хотя на прессах с боковой планкой могут быть установлены автоматические переключатели, каретка переключения должна перемещаться по тем же боковым направляющим, которые подвергаются воздействию суспензии, грязи и агрессивных жидкостей. Накопление мусора на этих рельсах часто заклинивает переключающие звездочки, вызывая задержки цикла и требуя постоянного вмешательства оператора для расчистки путей.

Верхние конструкции превосходны в автоматизации, поскольку перемещающаяся каретка движется по чистой верхней балке. Автоматический фильтр-пресс с верхней рамой надежно удерживает все приводные двигатели, цепи и датчики приближения над влажной зоной. Такая чистая рабочая среда позволяет использовать высокоскоростные системы открывания с несколькими пластинами. Усовершенствованные верхние прессы используют двигатели с частотно-регулируемым приводом (VFD), которые тянут три, пять или даже все листы одновременно без заедания. Выгружая весь осадок на фильтре за долю времени, требуемого стандартным прессом с боковой планкой, предприятия могут значительно увеличить свою ежедневную производительность.

Воздействие коррозийных суспензий и выбросов кека

Анализ зоны сброса показывает серьезную уязвимость в традиционных конструкциях рам. В прессе с боковой планкой боковые направляющие расположены непосредственно под краями фильтрующих пластин. Когда пресс открывается, падающий осадок, остаточная суспензия и кислый или едкий фильтрат падают прямо вниз. Большая часть этого материала попадает непосредственно на боковые направляющие, износные планки и цепи переключения передач. В горнодобывающей или химической промышленности постоянное воздействие абразивных и коррозийных материалов быстро приводит к разрушению рамы из углеродистой стали. Даже высококачественные эпоксидные покрытия со временем выходят из строя при механическом соскабливании переключающих пластин, подвергая необработанную сталь быстрому окислению.

Преимущество изоляции служебной конфигурации решает эту проблему структурно. Все критические движущиеся части, электронные датчики и опоры конструкции расположены над зоной разряда. Когда пластины разделяются, осадок на фильтре свободно падает в желоб для отходов или на расположенный ниже конвейер, не задев ни одну часть корпуса машины. Такое физическое разделение исключает химическую деградацию приводных систем и защищает структурную целостность пресса. Для процессов, связанных с серной кислотой, каустической содой или высокоабразивным диоксидом кремния, удаление несущей рамы из зоны брызг является единственным надежным способом обеспечить долгосрочную долговечность оборудования.

Размеры оценки: соответствие дизайна результатам применения

Характеристики суспензии и ограничения по весу кека

Соответствие плотности жидкого раствора типу рамы определяет механический успех установки. Инженеры завода должны оценить удельный вес загружаемого материала, прежде чем выбирать раму. Прессы с боковой планкой исключительно хорошо справляются с более легкими органическими осадками, содержащимися в городских сточных водах или на предприятиях пищевой промышленности. Эти материалы образуют относительно легкий фильтрационный осадок, который не создает чрезмерную нагрузку на боковые направляющие. Использование пресса с боковой планкой для этих целей позволяет снизить капитальные затраты и одновременно удовлетворить все структурные требования.

Тяжелые промышленные применения требуют проектирования накладных расходов. Шламы с высоким удельным весом, например, те, которые встречаются при переработке цинка, свинца, меди и золота, образуют невероятно плотные фильтрационные корки. Одна крупноформатная фильтровальная плита, заполненная металлургическим концентратом, может весить сотни килограммов. При умножении на пресс со 150 пластинами общая статическая нагрузка легко приводит к тому, что стандартные боковые поручни выгибаются наружу. Этот изгиб нарушает гидравлическое уплотнение и приводит к катастрофическим выбросам. Сверхмощные верхние балки верхнего пресса разработаны специально для того, чтобы выдерживать огромные вертикальные нагрузки, не передавая нагрузку на уплотнительный механизм.

Доступ для технического обслуживания и безопасность оператора

Регулярное техническое обслуживание фильтр-пресса включает промывку фильтровальной ткани, замену поврежденных пластин и периодическое удаление затвердевших фильтровальных кеков. Прессы с боковой планкой требуют, чтобы операторы перегибались через боковые направляющие, чтобы получить доступ к фильтрующему пакету. Этот физический барьер затрудняет тщательную очистку ткани и заставляет операторов принимать неудобные и неэргономичные позы. Если тяжелый пирог не упадет, операторы должны использовать скребки, наклоняясь над рельсами, что увеличивает риск травм от падающих обломков или случайного движения плиты.

Верхние конструкции подчеркивают беспрепятственный боковой доступ как основное преимущество безопасности и обслуживания. Поскольку структурные балки расположены над пластинами, боковые стороны фильтрующего пакета полностью открыты. Эта открытая архитектура обеспечивает несколько явных эксплуатационных преимуществ.

• Операторы могут стоять непосредственно рядом с пластинами для визуального осмотра уплотняющих поверхностей.

• Бригады технического обслуживания могут безопасно заменять тяжелые фильтрующие ткани, не поднимая их через боковые поручни высотой по пояс.

• Персонал может использовать промывочные палочки под высоким давлением (800–1000 фунтов на квадратный дюйм) непосредственно на фильтрующих поверхностях, не напрягая спину.

• Предприятия могут легко интегрировать автоматизированные роботизированные системы стирки ткани, которые перемещаются по бокам пресса.

Площадь, запас и интеграция объектов

Ограничения на объекте часто определяют выбор оборудования. Прессам с боковой планкой требуется значительно меньший вертикальный зазор, что делает их подходящими для помещений с низкими потолками или существующими многоуровневыми платформами. Поскольку опора конструкции является боковой, общая высота машины сведена к минимуму. Эта компактная вертикальная опора упрощает установку на старых заводах, где изменение линии крыши или подъем мостовых кранов нерентабельно с финансовой точки зрения.

Верхние прессы требуют значительного пространства над головой. Массивные верхние опорные балки, механизм перемещения каретки и опоры конструкции требуют высокой монтажной конструкции. При планировании объекта необходимо учитывать эту увеличенную высоту, обеспечивая достаточный зазор для мостовых кранов, используемых во время установки и технического обслуживания. Сосредоточенные точечные нагрузки на тяжелые опоры также требуют прочного бетонного фундамента. Инженеры завода должны убедиться, что существующая плита перекрытия способна выдерживать динамические нагрузки, для чего часто требуются железобетонные подкладки и анкерные болты увеличенного размера.

Факторы, влияющие на общую стоимость, и компромиссы

Капитальные затраты (CapEx) и операционные расходы (OpEx)

Группы закупок должны признать более высокие первоначальные капитальные затраты конфигурации накладных расходов. Для изготовления подвесной рамы требуется значительно более тяжелая конструкционная сталь для верхних опорных балок и прочные вертикальные колонны, способные выдерживать динамические нагрузки. Инженерные допуски ужесточены, а в механизмах переключения используются сверхпрочные подшипники и гусеницы, а не простые скользящие цепи. Повышенная сложность материалов и производства напрямую приводит к более высокой закупочной цене по сравнению со стандартной моделью боковой панели.

Промышленные предприятия должны рассчитывать долгосрочную экономию на эксплуатации в течение срока службы оборудования. В тяжелых условиях эксплуатации верхняя конструкция значительно снижает расход изнашиваемых деталей, таких как ползуны, сменные накладки и цепи переключения. Поскольку механизм переключения работает в чистой зоне над навозом, бригады технического обслуживания тратят гораздо меньше часов на устранение неисправностей застрявших кареток или замену проржавевших датчиков. Надежная автоматизация снижает прямые затраты на рабочую силу, поскольку операторам не требуется контролировать каждый цикл. Меньшее количество незапланированных простоев и постоянная продолжительность циклов быстро компенсируют первоначальные капитальные затраты в агрессивных средах.

Совместимость с технологиями изготовления пластин и индивидуализацией

В обоих стилях рам используются различные технологии пластин, но конкретная конфигурация сильно влияет на производительность. В традиционных конструкциях из пластин и рам используются чередующиеся сплошные пластины и полые рамы, которые в значительной степени устарели в современных приложениях, работающих под высоким давлением. Сегодня конфигурация камерного фильтр-пресса является отраслевым стандартом. Пластины камеры имеют утопленные поверхности, которые образуют полость осадка при смыкании друг с другом, что обеспечивает более высокое давление подачи и лучшее формирование окека.

Интеграция передовой технологии пластин обеспечивает значительное повышение производительности. Внедрение системы мембранного фильтр-пресса в потолочной раме позволяет предприятиям добиться до 20% суше кеков и сократить время цикла на 50%. Мембранные пластины имеют гибкие поверхности, которые надуваются водой или воздухом под высоким давлением после начального цикла подачи. Это физическое сжатие механически сжимает осадок на фильтре под давлением до 16 бар, удаляя остаточную влагу до того, как пресс откроется. Сухие кеки значительно сокращают затраты на термическую сушку и сокращают затраты на транспортировку отходов.

Специальный фильтр-пресс может быть спроектирован как с боковой, так и с верхней конфигурацией в соответствии с требованиями конкретного предприятия. Верхние конструкции обеспечивают значительно большую гибкость для интеграции расширенных периферийных функций. Поскольку боковые стороны и днище ничем не загорожены, инженеры могут легко добавить в бомбоотсек капельницы для сбора промывочной воды, автоматические встряхиватели тортов для удаления липких твердых частиц и специальные разгрузочные желоба, не затрагивая каркас конструкции.

Риски реализации и стратегии их смягчения

Структурное выравнивание и допуски при установке

Основной риск при использовании верхнего жима связан с выравниванием конструкции. Поскольку пластины свисают с верхней направляющей, вся машина должна быть идеально ровной. Если фундамент осядет неровно или опорные стойки будут установлены не по отвесу, верхняя балка будет наклонена. Из-за этого несоосности тяжелые пластины смещаются к нижнему концу, что делает невозможным правильное зацепление смещающейся каретки с подвесными кронштейнами. Каретка застрянет, что приведет к остановке производства и потенциально может повредить приводные двигатели.

Чтобы снизить этот риск, менеджеры проектов должны соблюдать строгие протоколы установки. Монтажники должны следовать точной последовательности, чтобы гарантировать структурную целостность.

1. Проверьте несущую способность бетонного фундамента и убедитесь, что поверхность подготовлена ​​к тяжелым точечным нагрузкам.

2. Выполните лазерное выравнивание верхних опорных балок, чтобы обеспечить идеальное выравнивание направляющих по всей длине пресса.

3. Нанесите высокопрочный безусадочный эпоксидный раствор под опорные плиты, чтобы зафиксировать опорные стойки в вертикальном положении.

4. Закрепите раму прочными анкерными болтами, затянутыми в точном соответствии со спецификациями производителя.

5. Прежде чем заливать суспензию в систему, проверьте каретку переключения передач под полной гидравлической нагрузкой.

Выбор надежного производителя фильтр-пресса

Партнерство с поставщиком, не имеющим опыта в динамике подвески, сопряжено с серьезными эксплуатационными рисками. Верхние рамы требуют сложного проектирования для управления динамическими нагрузками во время перемещения плит и статическими нагрузками во время гидравлического зажима. Недостаточно спроектированная верхняя балка прогибается под давлением. Если балка провисает хотя бы на несколько миллиметров в центре, пластины не будут герметично закреплены, что приведет к выбросам шлама под высоким давлением, которые подвергают опасности операторов и повреждают фильтровальные ткани.

Чтобы смягчить это явление, требуется тщательная проверка поставщиков. Оцените производителя фильтр-пресса на основе его подтвержденного опыта работы с тяжелыми и крупнотоннажными приложениями. Потребуйте увидеть данные анализа методом конечных элементов (FEA) для их конструкций рам, доказывающие, что верхняя балка не будет прогибаться под действием максимальной гидравлической силы зажима. Оцените их возможности поддержки после установки, гарантируя, что они обеспечат ввод в эксплуатацию на месте, обучение операторов и легкодоступные запасные части для конкретных механизмов переключения, используемых в их верхних моделях.

Заключение

1. Отберите репрезентативную пробу суспензии и проведите пилотное испытание, чтобы определить точный вес осадка и время цикла фильтрации.

2. Рассчитайте удельный вес и уровень pH исходного материала, чтобы определить базовые требования к структуре и покрытию.

3. Запросите у своего поставщика оборудования сравнительное моделирование капитальных и эксплуатационных затрат для конфигураций боковой и накладной панели.

4. Оцените вертикальный просвет вашего объекта и несущую способность фундамента, чтобы убедиться в совместимости подвесной конструкции.

Часто задаваемые вопросы

Вопрос: В чем основное преимущество верхнего фильтр-пресса?

Ответ: Основным преимуществом является изоляция несущих и сдвиговых механизмов от зоны разгрузки фильтрационной корки. Это предотвращает коррозию, снижает износ движущихся частей и обеспечивает беспрепятственный боковой доступ для обслуживания.

Вопрос: Можно ли сконфигурировать камерный фильтр-пресс как подвесную конструкцию?

А: Да. Термин «камера» относится к типу фильтрующих пластин, а термин «верхняя часть» относится к структурной раме. Камерные пластины и мембранные сжимающие пластины часто интегрируются в рамы подвески, чтобы максимизировать разделение твердой и жидкой фаз.

Вопрос: Являются ли верхние фильтр-прессы полностью автоматическими?

Ответ: Хотя вы можете управлять ими в полуавтоматическом режиме, для полностью автоматических систем предпочтительны подвесные конструкции. Чистый верхний луч обеспечивает высокоскоростное и надежное перемещение плит без помех от падающих обломков.

Вопрос: Почему фильтр-пресс с боковой панелью дешевле, чем верхняя модель?

Ответ: Для прессов с боковой планкой требуется меньше конструкционной стали и более простая конструкция рамы. Это приводит к снижению производственных затрат и уменьшению вертикальной площади, что снижает первоначальные капитальные затраты.

Вопрос: Как мне выбрать подходящего производителя фильтр-пресса для индивидуального фильтр-пресса?

О: Ищите производителей, которые предоставляют прозрачные инженерные данные, такие как результаты испытаний FEA на прогиб рамы под гидравлической нагрузкой. Они должны предлагать пилотное тестирование на месте и иметь проверенные примеры из вашей конкретной отрасли.
